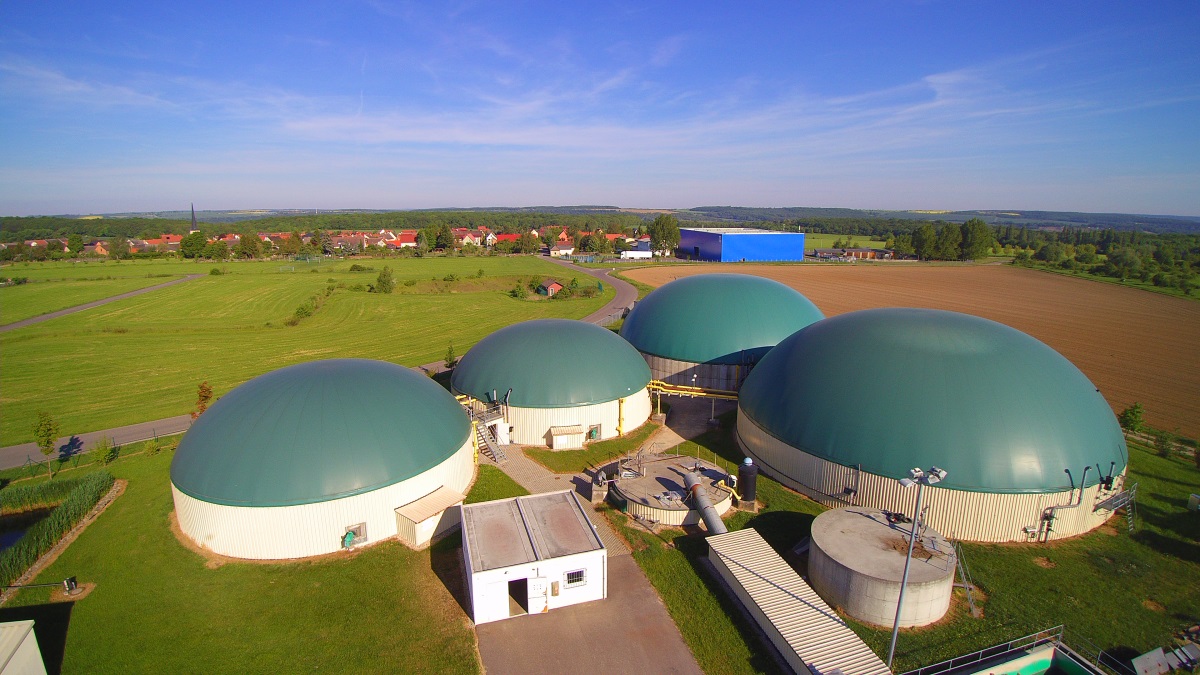

Biogasrührwerk im Fermenter und Gärrestlager

Biogasrührwerk zur Homogenisierung

Die Homogenisierung des Gärgemisches ist von großer Bedeutung, da der Festeintrag, z.B. silierter Mais gut mit Flüssigkeiten durchmischt werden muss. Nur bei einer gut durchmischten, einheitlichen Biomasse können die Gase leicht aus dem Gemisch entfliehen. Hierfür bietet Stallkamp das spezielle Biogasrührwerk TMR3M mit stetiger, verhältnismäßig langsamer Drehzahl. Das Rührwerk hat größere Rührflügel, mit denen es eine große Masse umwälzen kann. Bei geringer Stromaufnahme ist es das effiziente Biogasrührwerk mit hoher Umwälzleistung.

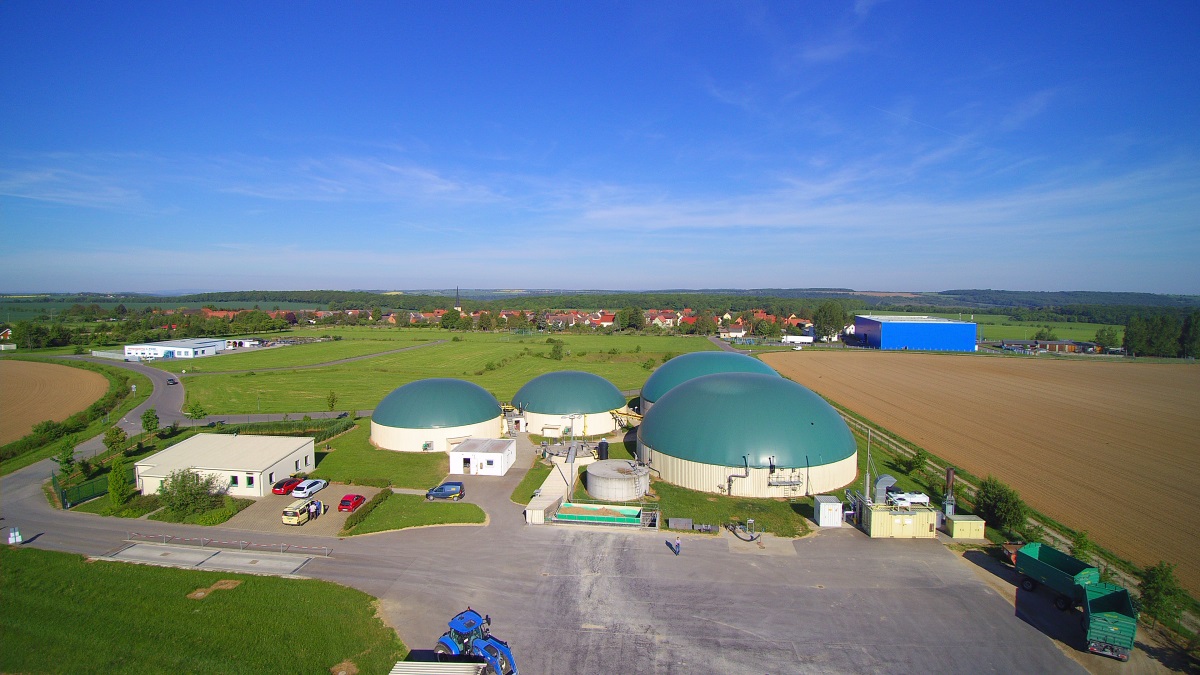

Rührwerk im Biogasfermenter

Auf dieser Referenzanlage, der Biogasanalage in Naumburg (Sachsen-Anhalt), werden zuverlässige Pumpen und Biogasrührwerke von Stallkamp eingesetzt. Im Nachgärer sind zwei Tauchmotor-Rührwerke (TMR) und eine Tauchmotorpumpe (TMP) verbaut. Bei der Rührwerkstechnik handelt es sich um das Biogasrührwerk TMR3M mit einer Leistung von 17kW. Es erreicht eine hohe Umwälzmenge, sodass eine gute Durchmischung gewährleistet ist und die Temperaturunterschiede ausgeglichen werden. Voraussetzung für den Einsatz dieses Rührwerks ist ein stetiger Füllstand des Gärbehälters. Das Substrat läuft über einen Freispiegelüberlauf in das Gärrestlager. Die Tauchpumpe TMP dient der Fassbefüllung, sofern Material ausgebracht werden soll.

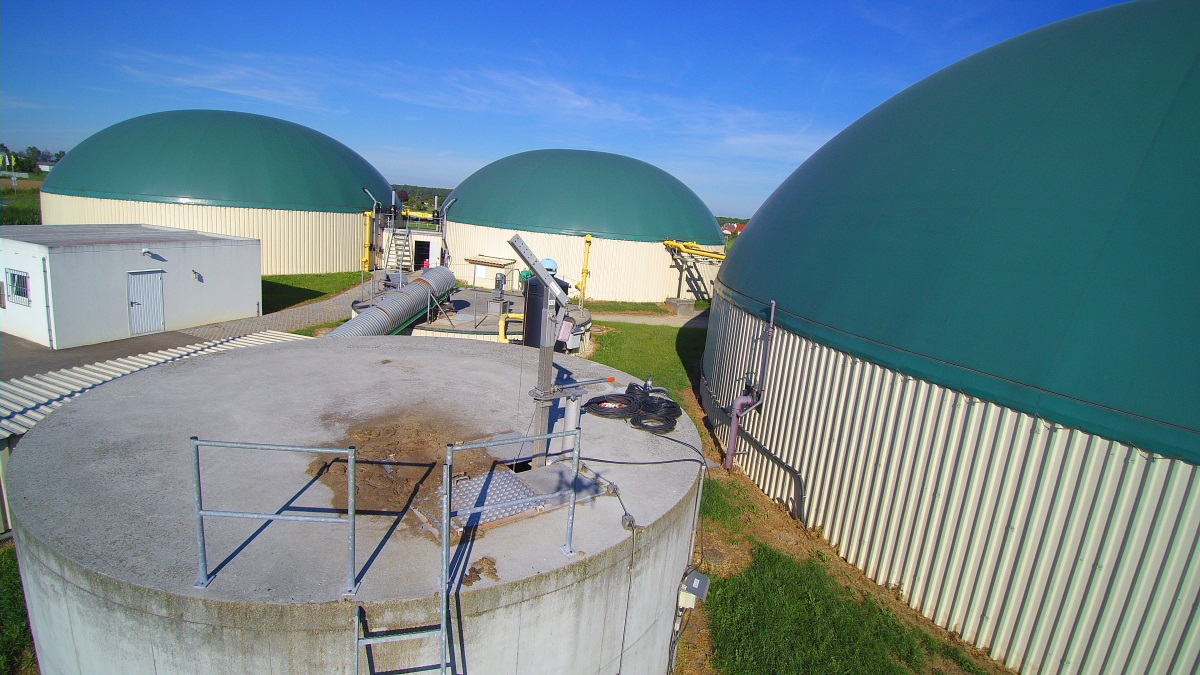

Aufrühren im Gärrestlager und der Vorgrube

Im Gärrestlager geht es in erster Linie darum, Schwimm- und Sinkschichten zu vermeiden. Dafür wurden bei der Biogasanlage in Naumburg zwei schnell drehende TMR mit 22kW Leistung eingesetzt. Zusätzlich ist eine Drehkolbenpumpe des Typs DKP 420 mit 30kW im Einsatz, um die Gärreste aus dem Lager zu saugen. In der Vorgrube wird das erste Durchmixen von einem Standardrührwerk mit 17kW sichergestellt.
